Práctica 4 STP (Spanning Tree Protocol)

DIAGRAMA DE CONEXIÓN DE LA MAQUETA

Spanning Tree Protocol

·         STP es un protocolo de red de nivel 2 de la capa OSI. Está basado en un algoritmo diseñado por Radia Perlman.

·         Hay 2 versiones del STP: la original (DEC STP) y la estandarizada por el IEEE (IEEE_802.1D), son incompatibles entre sí. En la actualidad, se utiliza exclusivamente la versión estandarizada por el IEEE.

·         Su función es la de gestionar la presencia de loops en topologías de red (necesarios para garantizar la disponibilidad de las conexiones). El protocolo permite a los dispositivos de interconexión activar o desactivar automáticamente los enlaces de conexión, de forma que se garantice que la topología está libre de loops.

·         STP es transparente a las estaciones de usuario.

·         Los problemas aparecen cuando utilizamos dispositivos de interconexión de nivel de enlace, como un puente de red o un conmutador de paquetes que no soportan STP o que utilizan una versión inestable

Desarrollo

1.     Arme la maqueta propuesta en el diagrama asegurandose de usar los puertos 100 Base T para la interconexión de los switches.

o    Requerimientos

§  3 Laptop con interfaz Ethernet y puerto Serial RS-232C

§  3 Switches Cisco CS-1912-A

§  3 Cables cruzados UTP p/ Ethernet

§  3 Cables derechos UTP

1.     Verifique conectividad

o    Comando ping de PC1 a PC2 y PC3

o    Comando ping de PC1,2 y 3 a SW1,2 y 3

1.     Verifique el funcionamiento de STP   Identifique el switch root

o    Cambie la configuración de los puertos de interconexión del default RSTP a STP.

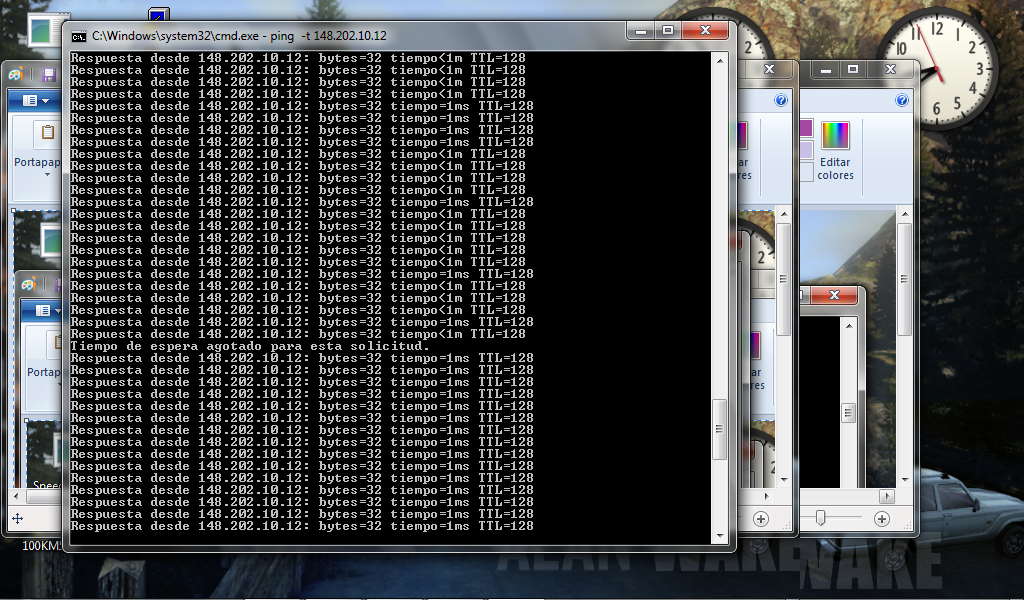

o    Force el cambio de topología para verificar la funcionalidad de STP (desconecte el enlace activo en el switch root y utilice el comando "ping" en modo recursivo). Registre los tiempos de convergencia y recuperación con un cronómetro

o    36 SEGUNDOS SE TARDO EN RECUPERAR LA CONEXION

30 SEGUNDOS EN HACER LA CONVERGENCIA

1. Cambie el switch raiz modificando el parmetro "priority number"
•                                                   Registre el tiempo de cambio del  switch raíz

CONCLUSIONES

ESTE PROTOCOLO RESUELVE AUTOMÁTICAMENTE EL CONFLICTO DE UNA TOPO LOGIA DE ANILLO CAMBIÁNDOLA POR UNA DE ÁRBOL Y POR ESE PROCESO DES-HABILITA UN CABLE CONVIRTIÉNDOLO EN VIRTUAL FUNCIONARIA BIEN PERO PARECE ALGO LENTA EN CUESTIONES DE RECUPERACIÓN DEL PUERTO

Bridging y Switching

Práctica 3 Configuración de Lan Switch

Material:

1 Cisco WS 1912 A

1 Cable consola Cisco

1 Convertidor USB-Serial

1 Laptop con password de Administrador y programa terminal instalado

1 Cable UTP Derecho

1 Cable UTP Cruzado

Desarrollo de la práctica

Acceder al equipo con la siguiente configuración de terminal:

Speed (Baud)        9600

Data bits                   8

Stop bits                   1

Parity                        None

Flow Control            None

Hacemos ping con el otro equipo como muestra la siguiente imagen…

Cambiamos la configuración de los siguientes campos

Asignar:

Nombre

Descripción

Dirección IP

Ajustar funcionalidades de puerto

Descripción

Full duplex

Ver estadísticas de puertos activos

Conectamos con el otro equipo a travez de la terminal  habilitando el puerto

Deshabilitado el puerto para que ya no se conecte el otro equipo

Vemos como se pierde la conexión tratando de hacer ping con el otro equipo

Volvemos a habilitar el puerto…

Hacemos ping y vemos como hay comunicación el otro dispositivo…
